Brancher une caméra de recul sur le feu de recul constitue une étape majeure pour moderniser la sécurité et le confort lors des manœuvres automobiles. Cette opération, accessible à tout bricoleur averti, demande néanmoins une attention particulière au moment de repérer le fil +12V, essentiel à l’alimentation de la caméra. Le choix judicieux du point d’alimentation garantit l’activation automatique du dispositif uniquement lors de l’engagement de la marche arrière, évitant ainsi une consommation inutile de la batterie. Ce guide complet met en lumière les méthodes pour identifier précisément le câble positif dans le circuit des feux de recul, tout en insistant sur les bonnes pratiques de branchement électrique à privilégier pour éviter les défaillances techniques et préserver l’intégrité des systèmes électroniques du véhicule.
Les caméras de recul, de plus en plus répandues, s’adaptent à tout type de véhicule, des citadines aux camping-cars. En 2026, leur installation manuelle reste largement appréciée des utilisateurs pour son rapport qualité-prix. Pour ceux qui se lancent dans l’aventure, le repérage du fil +12V dans le faisceau du feu de recul s’avère souvent la première difficulté. L’alimentation directe sur un fil activé par la marche arrière garantit un fonctionnement fiable et évite les détections fausses telles que l’alerte d’ampoule grillée. Il est recommandé de suivre un protocole précis comprenant le démontage soigneux du feu arrière, la lecture avec un multimètre ou un testeur de tension, et l’usage de connecteurs rapides pour un assemblage sécuritaire. Par ailleurs, prévoir un petit fusible entre la source d’alimentation et la caméra protège l’installation électrique d’éventuels court-circuits.
- Identifier le fil +12V qui alimente l’ampoule du feu de recul lorsque la marche arrière est enclenchée.
- Utiliser un multimètre ou un tournevis testeur pour confirmer la présence de tension uniquement en marche arrière.
- Installer un fusible de faible intensité (1 à 2 ampères) entre le fil d’alimentation et la caméra pour éviter tout risque d’incident électrique.
- Privilégier une connexion propre avec des connecteurs rapides ou une soudure bien isolée.
- Faire passer les câbles à travers les garnitures sans les pincer ni les laisser exposés.
- Tester le fonctionnement avant de refermer l’ensemble des pièces démontées.
Pourquoi repérer avec précision le fil +12V du feu de recul est crucial pour l’installation de la caméra

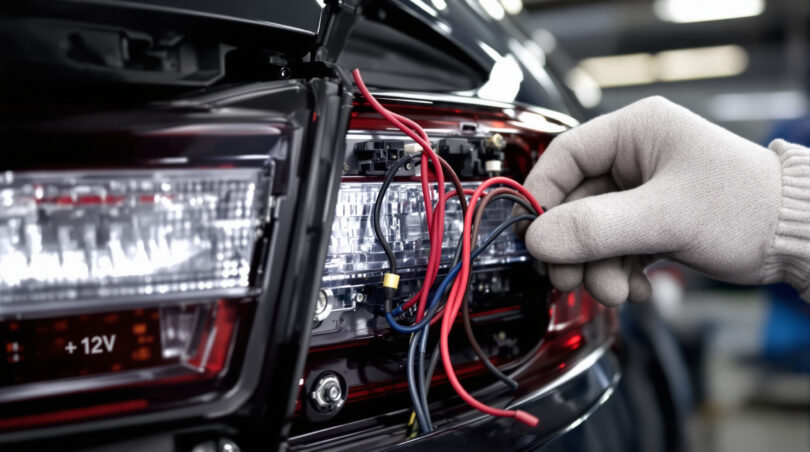

Le fil +12V du feu de recul est le point clé pour alimenter la caméra de recul exclusivement lors de la marche arrière, ce qui optimise la consommation énergétique du véhicule. Ce repérage est impératif car une mauvaise connexion pourrait entraîner soit l’affichage permanent de la caméra, soit des défaillances dans le système d’éclairage, notamment des avertissements d’ampoule défaillante. Le processus commence par le démontage du feu arrière, étape indispensable pour accéder au faisceau électrique. À l’aide d’un multimètre, il s’agit de détecter la présence de tension uniquement comme signal de marche arrière, généralement entre 10 et 14 volts. Les fils varient selon les constructeurs, mais un fil typique est souvent de couleur blanche, noire avec une rayure ou violette.
Une fois le fil repéré, l’installation devra être réalisée avec soin pour assurer une connexion fiable. La sélection du câble d’alimentation adapté à la caméra de recul garantit une transmission stable de l’image à l’écran sans interruption. L’attention portée au câblage de la caméra recul évite les risques d’échauffement ou de court-circuit, qui pourraient compromettre la sécurité routière.
Installation et passage des câbles : les bons réflexes pour un résultat optimal
Après avoir identifié le fil +12V, il est nécessaire de faire passer le câble d’alimentation de manière discrète et protégée depuis le feu de recul jusqu’au tableau de bord ou au système de contrôle de l’écran. Pour ce faire, il est conseillé de retirer les garnitures intérieures du coffre afin de suivre un cheminement propre et sécurisé des fils. L’usage de colliers rilsan pour fixer les câbles sur les torons d’origine évite tout risque d’accrochage et d’abrasion à long terme. L’étanchéité des points de passage vers l’intérieur du véhicule est également à ne pas négliger, pour ne pas exposer les fils aux infiltrations d’eau et à la corrosion.
Il est primordial de couper l’alimentation générale du véhicule avant toute manipulation pour éviter tout risque d’électrocution ou de déclenchement d’airbags. Le raccordement électrique doit se faire sur un fil positif qui ne s’active que lorsque la marche arrière est enclenchée, afin de synchroniser l’allumage de la caméra de recul avec cette action. Cela évite en outre d’endommager la batterie du véhicule en évitant une alimentation en continu.
Matériel recommandé et astuces d’installation pour un branchement sans accrocs
| Équipement | Fonction | Conseil d’utilisation |
|---|---|---|
| Multimètre numérique | Repérer le fil +12V actif en marche arrière | Utiliser en mode tension continue (DC), vérifier sur faisceau dénudé |
| Connecteurs rapides | Relier facilement caméra et alimentation sans soudure complexe | Choisir des modèles étanches pour usage automobile |
| Fusible 1-2 ampères | Protection du circuit caméra en cas de court-circuit | Installer proche de la source +12V pour une meilleure garantie |
| Colliers rilsan | Maintien des fils le long des faisceaux d’origine | Ne pas trop serrer pour éviter d’endommager la gaine |
| Tournevis testeur | Contrôle rapide de la tension sans multimètre | Utile pour repérer un fil sous tension lors de la marche arrière |
Quelques conseils pratiques pour sécuriser l’installation
Assurer un branchement fiable passe aussi par des règles élémentaires qui garantissent la pérennité des branchements électriques. Ne jamais connecter directement au +12V permanent sans protection, car cela entraînerait une usure prématurée de la caméra et une consommation d’énergie constante. L’ajout d’un boîtier relais peut être envisagé pour commander l’alimentation et éviter d’engager le circuit d’éclairage dans une surcharge. De même, il est préférable de procéder à un test complet en engageant la marche arrière pour vérifier que l’écran s’allume immédiatement, sans retards ni interruption.
En cas de doute, se référer à la documentation constructeur ou à des forums spécialisés peut faciliter la détection des couleurs de fils sur différents modèles de véhicules. Pour améliorer l’expérience utilisateur, certains optent pour l’intégration d’un écran avec fonction guidage, rendant ainsi le stationnement encore plus sécurisé.
Une installation accessible qui améliore la sécurité routière
La sécurité routière bénéficie grandement de l’ajout d’une caméra de recul bien alimentée par le fil +12V du feu de recul. Cette automatisation du dispositif incite les conducteurs à adopter une vigilance accrue lors des manœuvres, notamment dans les espaces restreints ou lors du stationnement. L’optimisation de l’installation, en respectant les principes du bon câblage caméra recul, contribue à réduire les risques d’erreurs humaines et d’accidents évitables.
Pour ceux qui possèdent un véhicule spécifique comme un camping-car, adapter cette démarche reste possible, avec une attention renforcée apportée à l’étanchéité des connexions. Des accessoires supplémentaires sont également proposés pour renforcer la fiabilité, comme signalé dans ce guide dédié aux accessoires indispensables pour camping-car et caravane.
